Обнаружил у себя достаточно полезную статью.
Надеюсь кому-нибудь пригодится.
:
В вопросе чтения данных с магнитной полосы пластиковой карты следует принимать во внимание факторы влияющие на качество получаемого для работы материала.
Рассмотрим ряд конструктивных элементов корпуса считывателя способствующих повышению «процента считки».
1.Точное позиционирование сердечника считывающей магнитной головки на дорожку магнитной полосы карты.
На рис.1 изображён чертёж магнитной головки пр-ва Magtek. Красными прямоугольниками на чертеже обозначены сердечники каждого из двух каналов (1-ый и 2-ой трек). Синие штриховые линии показывают продольную ось сердечников.
При считывании продольная ось сердечника магнитной головки должна быть расположена строго на продольной оси магнитной дорожки полосы карты (см.на рис.2 красная штриховая линия).
Продольная ось первой дорожки расположена на удалении 7,0611 мм от ближнего к магнитной полосе торца магнитной карты . Ось второй дорожки на удалении 10,363 мм. На этих расстояниях должны располагаться и оси сердечников головки. (см.рис.3)
Для обеспечения точного позиционирования головки на трек во время движения карты следует предусмотреть конструкцией корпуса направляющие для магнитной карты. Формиуемый ими зазор не должен препятствовать свободному перемещению карты, но в то же время позволять удерживать продольную позицию в пределах +/- 1-1.3 мм . Т.е. при ширине карты 54,2 мм торцы направляющих должны располагаться на удалении 55,2 –55,5 мм . (См.рис.4)
2. Плотное прилегание рабочей поверхности головки к плоскости магнитной полосы.

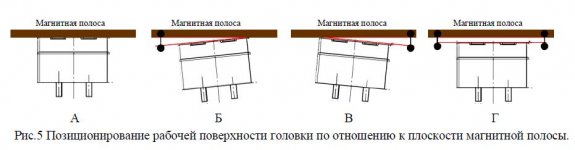

На рис.5 (а) изображено положение головки при котором обеспечивается максимальная площадь соприкосновения рабочей поверхности головки с плоскостью магнитной полосы .
Рис.5 ( б, в, г) показывают неправильное положение головки .
Устранение неприлегания как на рис. 5 (б) и 5 (в) исключается путём контроля позиции головки при закреплении в корпусе считывателя . Ошибка позиционирование (рис 5(г)) устраняется путём введения в конструкцию корпуса механического (фиксированного/подвижного) упора над рабочей поверхностью головки с зазором не менее 0,8 мм для относительно свободного движения карты . Или установкой магнитной головки на подвижную опору , позволяющей головке перемещаться в вертикальном направлении тем самым плотно прилегая к магнитной полосе не зависимо от толщины пластиковой карты.
Схематично элементы прижимного механизма изображены на рис.6
Однако не многие корпуса считывателей предусматривают своей конструкцией установку подвижной системы прижима головки, в основном головка жёстко фиксируется. В то же время использование в качестве клея в корпусах с фиксированной головкой герметика образующего резиновую массу при застывании позволит обеспечить небольшой ход головки , тем самым достичь требуемого эффекта прижима без заметного сопротивления при прохождении карты сквозь корпус.
ps
c размером рисунков беда конечно, но я думаю разберетесь...
